Tři české firmy uskuteční díky 3D technologii Dassault Systemes sen Jana Tleskače

Ten byl navrhnut pomocí softwarového řešení V6 PLM Express od společnosti Dassault Systemes.

Fyzický prototyp „cyklistického vznášedla“ představí jeho autoři v září na Mezinárodním strojírenském veletrhu v Brně, kde by se měl stroj také vznést.

Aleš Kobylík, člen řídícího výboru projektu a ředitel společnosti Technodat uvedl:

„Uskutečnění projektu létajícího kola není jen splněním našich klukovských snů. Pro naši společnost je to zároveň dárek k jejím dvacátým narozeninám, který názorně ukazuje obrovské možnosti, jež průmyslu nabízejí dnešní vyspělé softwarové nástroje,“.

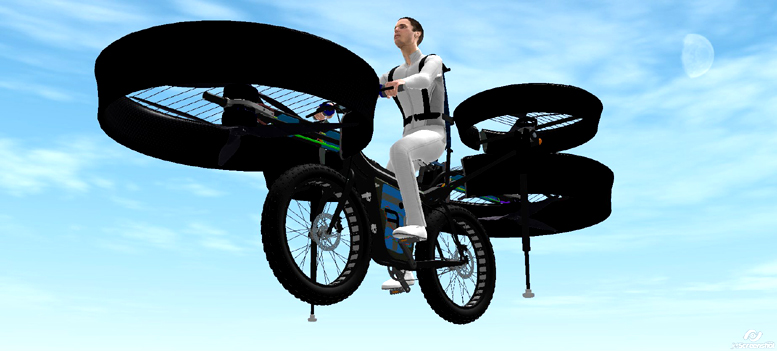

Flying Bike

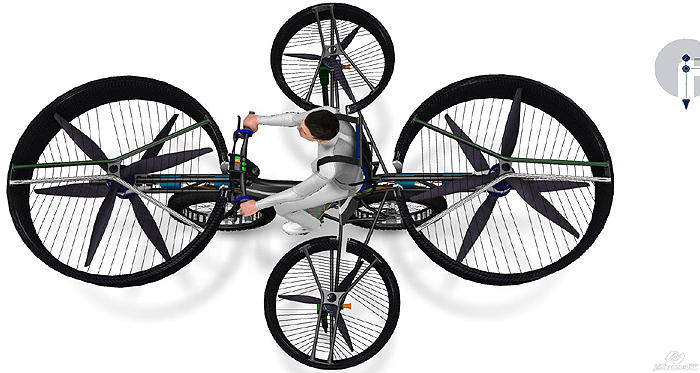

– by měl mít všechny vlastnosti běžného jízdního kola – měl by být schopen dostat se po vlastní ose a poháněn jezdcem na místo vhodné pro vzlet – zároveň ale bude schopný krátkého koordinovaného letu. Po zvážení různých variant nakonec řešitelé projektu zvolili princip multicopteru. Hlavní síla potřebná pro vzlet kola tak nebude pocházet od vztlaku na křídlech, jako u klasického letadla, ale od statického tahu šesti horizontálních vrtulí.

Zatímco softwarové nástroje zajistila společnost Dassault Systemes, která se na projektu podílí jako recenzent, realizují projekt samotný tři ryze české firmy. Poskytovatel 3D/PLM softwarových řešení Technodat zodpovídá především za vedení a koordinaci projektu, jeho harmonogram a rozpočet. Je rovněž garantem CAD prací a provádí základní FEM analýzy. Výrobce rámů jízdních kol Duratec navrhuje rám, bezpečnostní kryty vrtulí a zároveň zajišťuje standardně nakupované komponenty kola. Inženýrská a konstrukční společnost Evektor spolupracovala při návrzích konceptů a jejich designu, při konstrukčním řešení některých funkčních skupin a vybrala vhodné pohonné jednotky, baterie, řídící jednotku a vrtule.

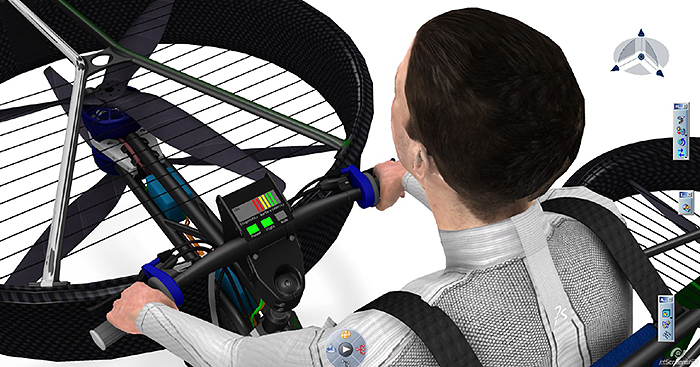

Celý projekt létajícího kola využívá od samého počátku softwarové nástroje nové PLM platformy V6 jak v oblasti koncepčního a detailního návrhu, tak i v oblasti řízení a spolupráce na projektu. Technologie společnosti Dassault Systemes účastníkům projektu umožňují létající kolo virtuálně navrhnout, vyrobit a otestovat a také simulovat vlastnosti výsledného stroje. Všichni zúčastnění zároveň mají bez ohledu na to, kde se nalézají, možnost pracovat se shodným souborem dat.

Více informací

– o projektu najdete na webových stránkách www.designyourdreams.cz, kde se také můžete zapojit do diskusního fora. Aktuality o projektu najdete také na facebookové stránce F-Bike.

Základní parametry létajícího kola:

• celkový výkon: 47 kW
• pohon: 4× hlavní motor 10 kW, umístění v protiběžných párech vrtulí vpředu a vzadu v podélné ose; 2× stabilizační motor 3,5 kW, umístění na otočných konzolách po stranách kola
• vrtule: hlavní vrtule pro statický tah, průměr 1 300 mm, max. otáčky 2 500/min, stabilizační vrtule průměr 650 mm, kolem vrtulí kompozitové ochranné rámy
• Zdroj energie: sada Li-Pol akumulátorů o celkové kapacitě 50 Ah (14s 10p)
• rám kola: svařovaný díl z lehké slitiny (dural)
• komponenty kola: standardně nakupované
• rozměry: cca 350 cm (délka) × 250 cm (šířka) × 120 cm (výška)
• hmotnost: 85 kg bez pilota
• max. vzletová hmotnost: 170 kg
• předpokládaná doba letu: 3-5 min
• předpokládaná doba jízdy: 30-50 min
• max. rychlost jízdy: omezena na 50 km/h
